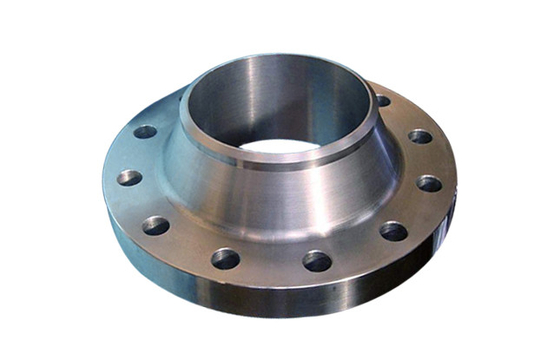

Płaski kołnierz spawalniczy o wysokim i niskim ciśnieniu Norma krajowa z kołnierzem do spawania doczołowego o średnicy

Płaski kołnierz spawalniczy o wysokim i niskim ciśnieniu Norma krajowa z kołnierzem do spawania doczołowego o średnicy

1. Połączenie kołnierzowe lub połączenie kołnierzowe odnosi się do odłączanego połączenia, które jest połączone kołnierzem, uszczelką i śrubą jako grupa zmontowanej struktury uszczelniającej.Kołnierz rurowy odnosi się do kołnierza z rurą w urządzeniu rurociągowym i odnosi się do kołnierza importowego i eksportowego urządzenia, gdy jest używany w sprzęcie.
2. Kilka systemów międzynarodowych standardów kołnierzy rur
1) Europejski system kołnierzy: niemiecki DIN (w tym Rosja)
A, ciśnienie nominalne: 0,1, 0,25, 0,6, 1,0, 1,6, 2,5, 4,0, 6,4, 10,0, 16,0, 25,0, 32,0, 40,0 Mpa
B. Wspólna średnica obliczeniowa: 15 ~ 2000 mm
C, typ konstrukcji kołnierza: płaska płyta spawalnicza, płaski pierścień spawalniczy typu luźnego tulei, typu luźnego tulei rolowanej, typu luźnego tulei rolkowej, typu luźnego pierścienia zgrzewającego, typu spawania, typu połączenia gwintowanego szyjki, integralnej i kołnierzowej pokrywy
D, powierzchnia uszczelniająca kołnierz: powierzchnia płaska, powierzchnia wklęsła, powierzchnia wklęsła, powierzchnia rowka czopowego, powierzchnia połączenia pierścienia gumowego, powierzchnia soczewki i powierzchnia zgrzewania membrany
E. Norma współzapisu dla kołnierzy rur OCT wydana przez Związek Radziecki w 1980 r. jest podobna do niemieckiej normy DIN i nie zostanie szczegółowo opisana
2) Amerykański system kołnierzy: amerykański ANSI B16.5 „Kołnierze do rur stalowych i złączki kołnierzowe” ANSI B16.47A/B „Kołnierz ze stali o dużej średnicy”
A, ciśnienie nominalne: 150psi (2,0Mpa), 300psi (5,0Mpa), 400psi (6,8Mpa), 600psi (10,0Mpa), 900psi (15,0Mpa), 1500psi (25,0Mpa), 2500psi (42,0Mpa),
B. Wspólna średnica obliczeniowa: 6 ~ 4000 mm
C, typ konstrukcji kołnierza: zgrzewanie taśmowe, zgrzewanie gniazdowe, połączenie gwintowe, luźna tuleja, zgrzewanie doczołowe i osłona kołnierza
D, powierzchnia uszczelniająca kołnierz: powierzchnia wklęsła, powierzchnia wklęsła, powierzchnia rowka czopowego, powierzchnia połączenia pierścienia metalowego;
3) ***Kołnierze rurowe JIS: generalnie używane tylko do robót publicznych w instalacjach petrochemicznych, z niewielkim wpływem międzynarodowym i bez niezależnego systemu na świecie.
3, chiński standardowy system kołnierza rur stalowych GB
1) Ciśnienie nominalne: 0,25mpa ~ 42,0mpa
A, Seria 1: PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42 (seria główna)
B, Seria 2: PN0.25, PN0.6, PN2.5, PN4.0
Kołnierze PN0.25, PN0.6, PN1.0, PN1.6, PN2.5 i PN4.0 należą do systemu kołnierzy europejskich reprezentowanych przez kołnierze niemieckie, pozostałe zaś do systemu kołnierzy amerykańskich reprezentowanych przez kołnierze amerykańskie .
W standardzie GB maksymalny nominalny poziom ciśnienia należący do europejskiego systemu kołnierzowego to 40Mpa, maksymalny nominalny poziom ciśnienia należący do amerykańskiego systemu kołnierzowego to 42Mpa.
2) Średnica nominalna: 10 mm ~ 1500 mm
3) Struktura kołnierza:
Integralny kołnierz
Jednostka kołnierza
A. Kołnierz gwintowany
Kołnierze do spawania kołnierze do zgrzewania doczołowego
Płaski kołnierz do spawania z kołnierzem do spawania z kołnierzem szyjkowym kołnierza do spawania
C. Luźny kołnierz do zgrzewania doczołowego luźny kołnierz szyjki kołnierz do przyspawania doczołowy kołnierz luźny kołnierz płyty płaski pierścień do przyspawania luźny kołnierz płyty kołnierz luźny kołnierz tulei
D. Pokrywa kołnierza (kołnierz z otworem nieprzelotowym)
E. Obrotowy kołnierz
F. Kołnierz kotwiący
G. Kołnierz do okładzin/okładziny
