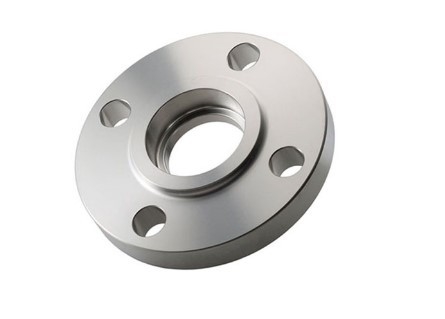

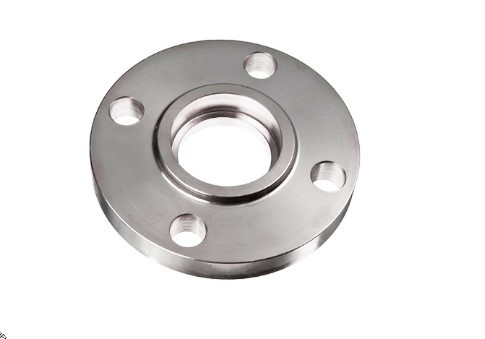

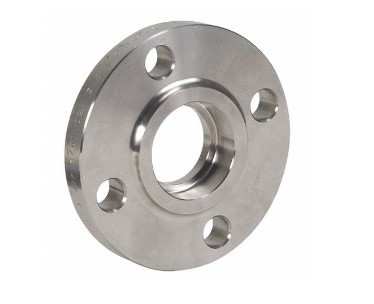

Kołnierz do spawania gniazdowego uproszczony jako kołnierz SW, ma zagłębiony obszar (jak ramię) w otworze kołnierza, to ramię służy jako prowadnica do ustawiania głębokości rury, która jest włożona do kołnierza.Kołnierz do wspawania w gnieździe początkowo zaprojektowany do wysokociśnieniowych instalacji rurowych o małych średnicach.
Dostępny materiał:
Standard:
Stal węglowa ASTM A105, ASTM A350 LF1/2, ASTM A181
Stal stopowa ASTM A182 F5, F9, F11, F22, F91
Stal nierdzewna ASTM A182 F304/L, F316/L
Średnice zewnętrzne:1/2 cala do 24 cali, do 2500#
Specjalnie wykonane:24'' do 60'', do 900#
Grubość ściany:Harmonogram 40 do 160
Oceny ciśnienia:Klasa 150 do klasy 2500
Typ twarzy:RF, RTJ
Jak używać
Włóż koniec rury do kołnierza do spawania kielichowego, aż dno rury dotknie obszaru kołnierza, odciągnij odległość 1,6 mm (1/16'') włożonej rury, a następnie wykonaj spawanie pachwinowe.Chodzi o stworzenie szczeliny dylatacyjnej (1 spoina pachwinowa) pomiędzy kołnierzem a rurami lub kształtkami.
Jak generowany jest kołnierz do spawania w gnieździe?
Kołnierz do spawania z gniazdem był początkowo używany do przegrzewacza ze stali nierdzewnej, aby uniknąć pęknięć spowodowanych naprężeniami termicznymi w procesach grzewczych, a po latach rozwoju stał się standardowym zastosowaniem dla wszystkich rodzajów materiałów.
Zalety
- Kołnierz do spawania może zastąpić kołnierz gwintowany, aby zminimalizować ryzyko wycieku.
- Brak konieczności ukosowania przed spawaniem.
- Prace spawalnicze na zewnątrz rury, nie przenikną do rury
