Trójnik lub trójnik w inżynierii rurowej jest bardzo ważnym łącznikiem rurowym i jest często używany do łączenia lub dzielenia przepływu.Dostępne są dwa rodzaje koszulek, koszulka równa i koszulka redukcyjna.Jednak w rurociągach z końcówkami powszechnie stosowany jest jeden specjalny rodzaj trójnika, który jest znany jako trójnik z poprzeczką lub trójnik z końcówką.

Koszulka kontra koszulka z kratką

• Trójnik to rodzaj łączników, który umożliwia przepływ płynu przez główną rurę i rozgałęzienie.Odgałęzienie może mieć taki sam rozmiar jak rura główna (znana jako trójnik równy) lub mniejszy rozmiar niż rura główna (znana jako trójnik redukcyjny).

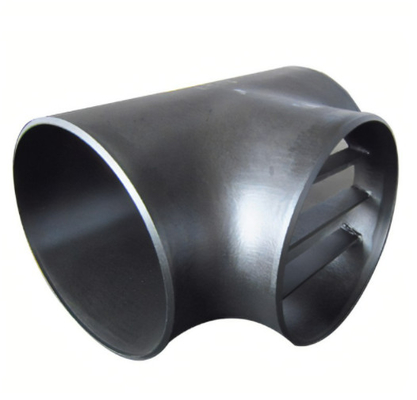

• Trójnik z prętem to specjalny rodzaj trójnika, który bazuje na normalnym trójniku (może być trójnikiem równym lub redukcyjnym), który na późniejszym etapie zostanie dodany z płytami prętowymi wewnątrz wylotu odgałęzienia (od wewnątrz wygląda jak stalowa klatka) do ograniczyć przepływ świni z rury rozgałęźnej do rur odgałęzionych.

Kody projektowe i standardy dla trójników i trójników z kratką

1. Międzynarodowy standardowy wymiar trójnika zostanie uwzględniony w ASME B16.9 lub MSS-SP 75 (dla DN16 i wyższych).Aby dowiedzieć się więcej o połączeniach Tee.
2. Nie ma międzynarodowego standardowego wymiaru koszulki z kratką.Wykonany na zamówienie z wykorzystaniem trójnika ASME B16.9/ MSS-SP 75 jako podstawy.Jednak wiele z nich opracowuje swoje koszulki z kratką w oparciu o Shell DEP 31.40.10.13-Gen lub normę ISO 15590-2.
3. Ten projekt może być wskazówką do oceny projektu Dostawcy.

Rozważania projektowe dla koszulki z kratką

• Tee z kratką będą używane, gdy istnieje potrzeba świnia.Dlatego wiele jego zastosowań można znaleźć w rurociągu lub na polu podmorskim.

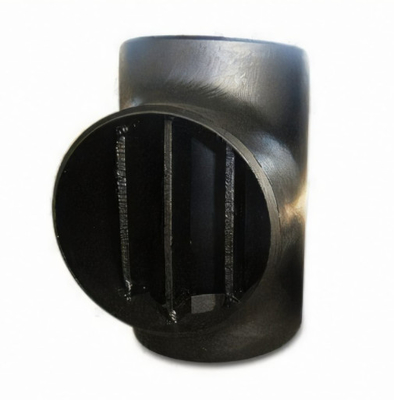

• Płyty prętowe, które są przyspawane wewnętrznie na odgałęzieniu, mają zapobiegać zmianie kierunku lub zablokowaniu się świni na wylocie z odgałęzienia.
• Konstrukcja płyt prętowych musi być w wystarczającej ilości, grubości i odpowiednio rozmieszczona, aby zapewnić gładkość przechodzenia przez trzpień przez główną rurę, a jednocześnie nie wpływającą na przepływ, który miał płynąć przez odgałęzienie.Normalną praktyką jest zapewnienie, aby otwór w rurociągu odgałęzionym za prowadnicami nie przekraczał 40% powierzchni głównego rurociągu.
• Rozmiar prętów w połączeniu rozgałęzionym musi być wystarczająco mały, aby nie ograniczać przepływu, ale wystarczająco duży, aby wytrzymać ciśnienie przepływu.
• Aby zapewnić gładkość, płyty prętów muszą być zmielone odpowiednio do krzywizny gałęzi.Wszelkie ostre krawędzie, odpryski i zadziory muszą zostać usunięte.Ta płynność procesu piggingu jest ważna, aby chronić czujnik świni przed uszkodzeniem.
• Patrz Shell DEP 31.40.10.13-Gen Rysunek 4 powyżej;ilość płyt prętowych zaczyna się od dwóch (2) sztuk i zwiększa się wraz ze wzrostem ID gałęzi.
• Idealnie rozmieszczone będą płyty prętowe.
• W przypadku większych tee (rozmiar 14 cali i więcej) pośrodku znajduje się mostek, aby wspierać sztywność pręta podczas uderzenia przez świnię.
• Materiał płyt prętowych powszechnie stosowany jest taki sam jak materiał trójnika do spawalności.
• Standardową praktyką jest unikanie spawania prowadnic bezpośrednio w obszarach skoncentrowanych naprężeń szyjki wytłaczarki.Końce prętów muszą być obrobione, aby pasowały do ​​gałęzi.
• Naprawy spawów na metalu macierzystym są zabronione.

Różnica między koszulką a koszulką z kratką

Tak więc z powyższej dyskusji możemy podsumować następujące różnice:
