Wyposażenie rurowe do produkcji ropy naftowej i gazu, ASME B16.9

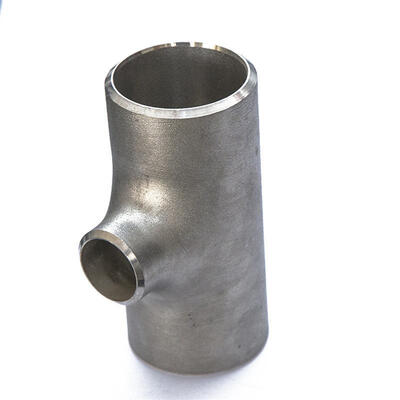

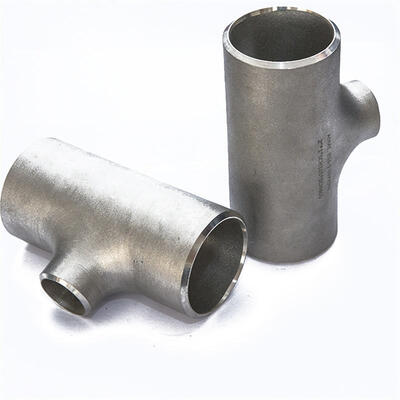

Złączka do spawania doczołowego A269 WP321 Trójnik redukcyjny 4*2 Stal nierdzewna ASME B16.9

Trójnik to kształtka rurowa i połączenie rurowe. Nazywany również trójnikiem rurowym lub kształtką rurową typu tee,

połączenia trójnikowe, stosowane w głównej rurociągu do odgałęzienia rury.
Trójnik ma trzy otwory, czyli jedno wejście i dwa wyjścia; lub dwa wloty, jedno wyjście z

kształtki chemiczne, występują w kształcie litery T i Y, występują otwory rur o równej średnicy,

występują również otwory rur o różnej średnicy, używane do zbiegania się trzech identycznych lub

różnych rurociągów. Główną funkcją trójnika jest zmiana kierunku przepływu.

Podział według wielkości średnicy rury
Końcówki dysz trójników o równej średnicy mają ten sam rozmiar;
Główny rozmiar rury trójnika redukcyjnego jest taki sam, podczas gdy rozmiar rury odgałęzienia jest

mniejszy niż rozmiar rury głównej.
Podział według procesu
1. Rozszerzanie hydrauliczne
Rozszerzanie hydrauliczne trójnika to proces formowania, w którym odgałęzienie jest kompensowane

przez kierunek osiowy materiału metalowego. Proces polega na użyciu specjalnej prasy hydraulicznej i

trójnik o równej średnicy do pustego elementu rury wtryskiwanej cieczy, przez dwie prasy hydrauliczne

cylindry boczne synchroniczny ruch wyrównujący do wytłaczania pustego elementu rury, objętość

pustego elementu rury po ściśnięciu staje się mniejsza, ciecz w pustym elemencie rury wraz z

objętością pustego elementu rury staje się mniejsza, a ciśnienie rośnie, gdy ciśnienie wymagane

do rozszerzenia odgałęzienia trójnika zostanie osiągnięte, materiał metalowy przepływa wzdłuż formy

wnęki pod podwójnym działaniem cylindra bocznego i ciśnienia cieczy w pustym elemencie rury i

rozszerza odgałęzienie.
Proces rozszerzania hydraulicznego trójnika może być uformowany jednorazowo, a produkcja

wydajność jest wysoka; Grubość ścianki głównej i ramienia trójnika wzrosła.
Ze względu na duży tonaż sprzętu wymaganego przez proces rozszerzania hydraulicznego bezszwowych

trójników, jest on głównie stosowany w produkcji trójników o standardowej grubości ścianki mniejszej niż DN400

w Chinach. Jego stosowane materiały formujące to stal niskowęglowa, stal niskostopowa, stal nierdzewna

o stosunkowo niskiej tendencji do utwardzania przez zgniot, w tym niektóre materiały metali nieżelaznych, takie jak miedź, aluminium, tytan itp.
